แอพพลิเคชันที่ใช้สำหรับการออกแบบ วางแผน ในการจัดสิ่งของต่างๆภายในห้อง ซึ่งสามารถใช้งานได้ง่ายดาย เพียงขยับมือเท่านั้นก็สามารถเนรมิตห้อง ให้ออกมาตามแบบต้องการได้ และไม่ว่าใครก็สามารถใช้แอพพลิเคชันนี้ได้ การเคลื่อนย้ายและจัดสิ่งของภายในบ้าน ในปัจจุบันนั้นเป็นเรื่องที่ลำบาก เพราะอาจจะพบปัญหาจากการขนย้ายของแล้วผลลัพธ์จากการขนย้ายสิ่งของ ออกมาไม่ได้ตามที่คาดไว้ หรืออย่างในกรณีที่สถาปนิกต้องการออกแบบภายในบ้าน การวาดแบบตามแบบเดิมนั้นแก้ไขได้ลำบาก และถึงจะออกแบบในโปรแกรมออกแบบต่างๆในคอมพิวเตอร์ ที่แม้แก้ไขได้ แต่ยากที่จะให้ผู้ว่าจ้างจะสามารถมีส่วนร่วมเสนอความคิดเห็นในการออกแบบ หรือแก้ไขแบบด้วยตัวเองได้ และนี่คือ เหตุผลที่ทำให้เกิดแอพพลิเคชันที่สามารถช่วยแบ่งเบาภาระเหล่านี้ได้ ซึ่งสิ่งนั้นก็คือ DragDropRoom ซึ่งนอกจากเราสามารถวางแผนการจัดห้องก่อนที่จะลงมือจัดจริง แบ่งเบาภาระเราได้อย่างมาก ยังเป็นประสบการณ์ใหม่ของการออกแบบบ้าน

Hand Detection

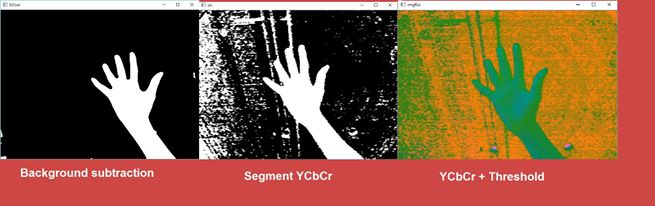

ใช้ background subtraction ในการแยกพื้นหลังกับวัตถุเก็บในภาพแรก

จากนั้นทำการ Segment ภาพด้วยสี ระบบ YCbCr ที่ปรับเฉลี่ยความเข้มแสง ได้ output เป็นภาพขาวดำเก็บในภาพอีกหนึ่งภาพ

ลบ noise ของภาพทั้งสองด้วยวิธี Gaussian blur , Median blur และ Morphology ตามลำดับ

นำ ภาพทั้งสองมา combine กันด้วย operation &

ใช้ function findContour เพื่อให้ได้ shape ของมือออกมา

หา biggest connected component ได้เป็นมือ

หา distance transform ของมือ เพื่อหาจุดศูนย์กลางของมือ

ใช้ convex hull จะได้เป็น array of points

ใช้ convexity defect เพื่อหาจุดที่อยู่ระหว่างร่องนิ้ว

ลบจุดที่ไม่ได้ใช้ออกมา โดยเช็คระยะว่าเกิน Threshold ที่กำหนดหรือเปล่า ถ้าเกินก็ลบทิ้งไป (ได้จำนวนนิ้วที่ชู)

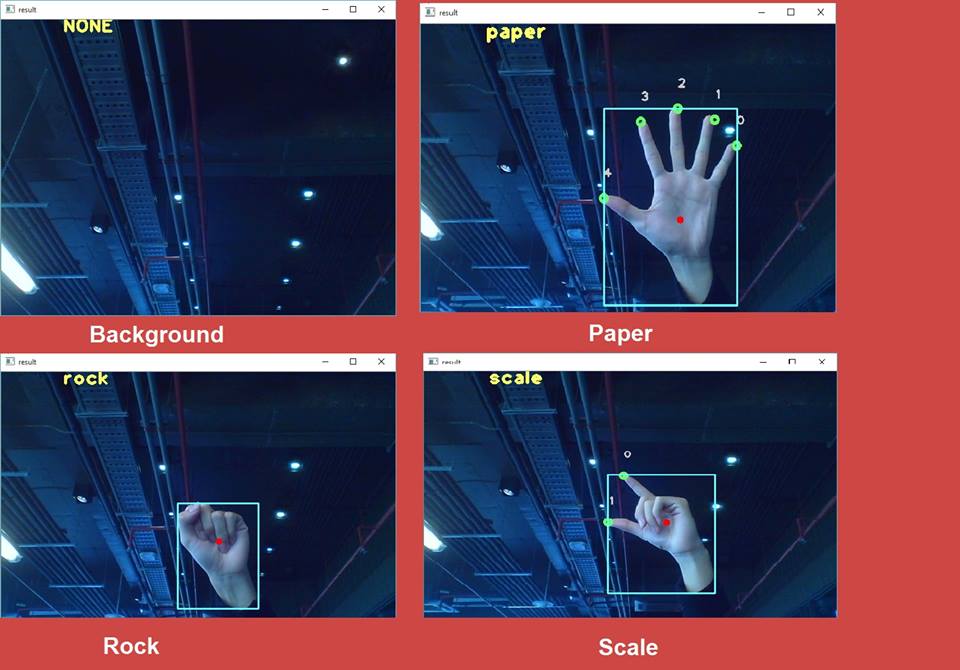

Hand Gesture

รับ input เข้ามาเป็น จุดศูนย์กลางมือ และอาเรย์ของจุดนิ้วมือ

เช็คระยะห่างระหว่างแต่ละจุดนิ้วกับจุดศูนย์กลาง ดูว่าเกินค่า threshold หรือไม่ (เส้นสีม่วงในภาพ) โดยข้อมูลจาก ((finger[i].x - center.x)^2+(finger[i].y-center.y)^2 > Threshold) ถ้าเกิน แสดงว่านิ้วที่ i ชู

นับจำนวนนิ้วที่ชูอยู่ 0 นิ้ว ถ้ากล้องจับได้
0 นิ้ว จะคิดว่าเป็นท่าหยิบดว่าเป็นท่ากำมือ
1-3 นิ้ว ถ้ากล้องจับได้ 1-3 นิ้ว จะคิดว่าเป็นท่าหยิบ
3-5 นิ้ว ถ้ากล้องจับได้ 3-5 นิ้ว จะคิดว่าเป็นท่าแบมือ
ซึ่งหากนิ้วที่นับได้มี 3 นิ้ว จะเป็นไปได้ทั้งทำท่าหยิบและแบมือ จึงต้องทำการเช็คอีกครั้ง ในกรณีที่นับได้ 3 นิ้ว

เก็บสถิติล่าสุดของท่า gesture ของ 20 frame ล่าสุดว่าเป็นใดบ้าง แล้วดูว่าใน 20 frame นั้นเป็นท่าใดมากที่สุด ก็ถือว่าปัจจุบันกำลังทำมือท่านั้นอยู่

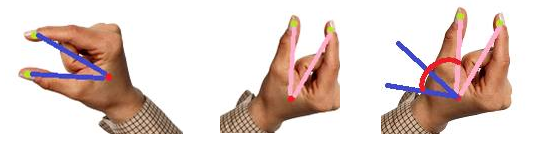

วิธีในการวัด การหมุน



เมื่อมีการทำท่าหยิบค้างไว้จะมีการจำว่าทำมีอยู่ในทิศใด มเอมีการทำมือใหม่จะมีการเปรียบเทียบองศากับค่าเดิม แล้วมีมุมมากกว่าเท่ากับ 90 องศา ให้หมุนวัตถุแล้วจดจำมุมของท่าหยิบของอันใหม่แทน แต่ถ้าสมมุติว่าน้อยกว่า 90 องศา ก็ให้อยู่ในมุมเดิมซึ่งการหมุนซ้าย ขวา จะเช็คในทิศตามเข็มนาฬิกา


วิธีการใช้งาน Drag Drop Room

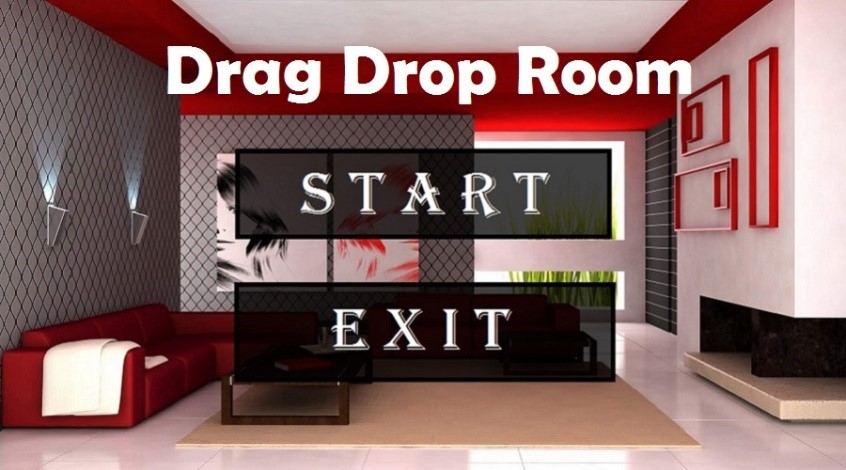

หน้าแรก (menu)



ประกอบด้วยปุ่ม 2 ปุ่ม คือ ปุ่ม Start และ ปุ่ม Exit

Start เป็นปุ่ม link ไปแสดงผลหน้าจอหลักของการทำงานโปรแกรม

Exit เป็นปุ่มแสดงผลให้จบการทำงานของโปรแกรม

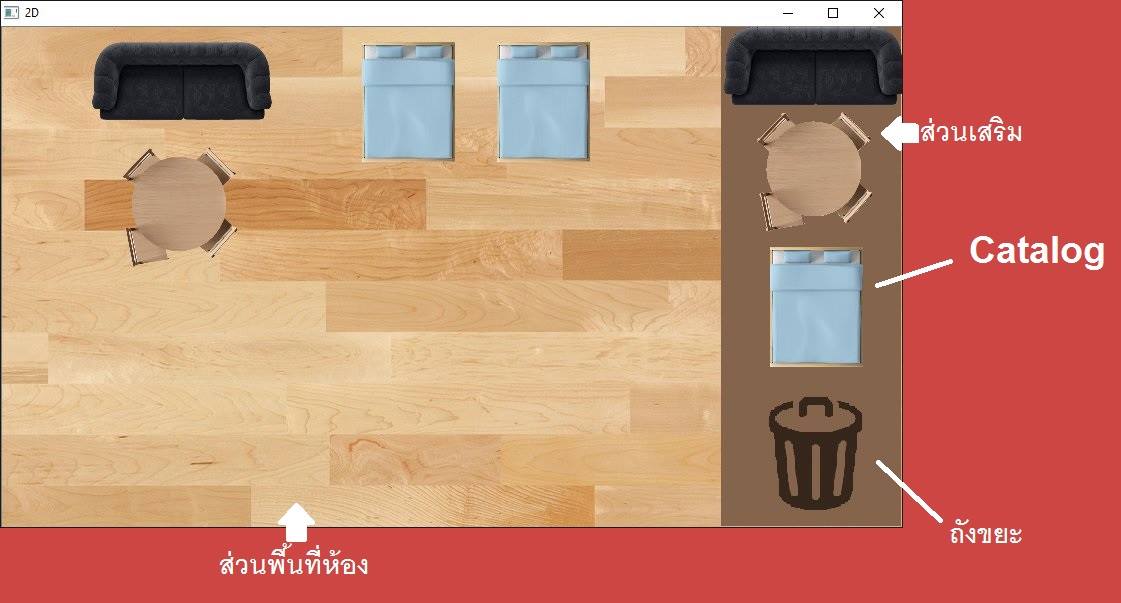

หน้าหลัก (หน้าสำหรับออกแบบห้อง)



หน้าจอแบ่งเป็น 2 ส่วน คือ

ส่วนพื้นที่ห้อง เป็นส่วนที่ใช้ออกแบบ จัดการเคลื่อนย้ายเฟอร์นิเจอร์ให้อยู่ตามรูปแบบที่เราต้องการ

ส่วนเสริม เป็นพื้นที่แถบด้านขวามือโดยจะมีเฟอร์นิเจอร์ต่าง ๆ ให้เราสามารถหยิบมาตกแต่งห้องตามที่ต้องการ และฟังก์ชันต่าง ๆ ฟังก์ชัน
     - แถบฝั่งขวาเป็นโซนทิ้งเฟอร์นิเจอร์
     - ล่างขวาเป็นปุ่ม Exit ใช้ออกจากโปรแกรม

วิธีการควบคุม (control)
           ใช้มือในการควบคุมแทนเมาท์ โดยการแบมือแล้วเคลื่อนที่แทนการลากเมาท์ไปยังวัตถุหรือตำแหน่งที่ต้องการ และการกำมือแทนการคลิกเมาส์เพื่อลากวัตถุไปในตำแหน่องที่ต้องการจะว่าง แล้วแบมืออีกทีเพื่อวางวัตถุ โดยการควบคุมประกอบด้วยการทำท่ามือดังนี้

ท่าทางมือ (Gesture)
ประกอบไปด้วยท่า 3 แบบ

	กำมือ – ใช้ลากสิ่งของโดยการกำมือที่สิ่งของนั้น ๆ แล้วลาก และใช้แทนคลิกเมาส์
	แบมือ – ใช้ยกเลิกการลากสิ่งของ
	ท่าหยิบ - ใช้ย่อขยายสิ่งของโดยการถ่างนิ้วชี้และนิ้วโป้งแทนขยาย บีบแทนย่อขนาดสิ่งของ และหมุนสิ่งของโดยการทำท่าหยิบค้างไว้ประมาณ 2 วินาที แล้วหมุนมือแทนการหมุนสิ่งของ

ตัวอย่างวิธีการควบคุมในสถานะการต่าง ๆ (Scenario)

หยิบเฟอร์นิเจอร์มาตกแต่งเพิ่ม

แบมือให้กล้องจับไปที่มือ

เลื่อนมือให้จุดบนหน้าจอไปหยุดที่เฟอร์นิเจอร์

กำมือค้างไว้เพื่อหยิบเฟอร์นิเจอร์

เลื่อนเฟอร์นิเจอร์

หลังจากกำมือเพื่อหยิบเฟอร์นิเจอร์แล้ว

ให้กำมือค้างไว้แล้วเลื่อนไปตำแหน่งที่ต้องการได้เลย

แบมือเพื่อยกเลิกการหยิบเฟอร์นิเจอร์ที่เลือกไว้

ขยายขนาด

ทำมือท่าหยิบค้างไว้ให้กล้อง focus ตรงเฟอร์นิเจอร์ที่ต้องการปรับขนาด

พอกล้อง focus แล้ว ให้ถ่างนิ้วชี้กับนิ้วโป้งเพื่อขยายขนาด หรือบีบนิ้วชี้กับนิ้วโป้งเพื่อย่อขนาดของเฟอร์นิเจอร์

พอเสร็จแล้วให้ค้างทิ้งไว้ 3 วินาที เพื่อแสดงว่าทำเสร็จแล้ว

หมุนเฟอร์นิเจอร์

ทำมือท่าหยิบค้างไว้ให้กล้อง focus ตรงเฟอร์นิเจอร์ที่ต้องการปรับขนาด

พอกล้อง focus แล้ว ให้หมุนมือโดยทำท่าเดิมค้างไว้เพื่อหมุนเฟอร์นิเจอร์ที่เลือกไว้

พอเสร็จแล้วให้ค้างทิ้งไว้ 3 วินาที เพื่อแสดงว่าทำเสร็จแล้ว
