Python Capture เป็น Desktop application สําหรับรับภาพโปรแกรมภาษา Python ที่เขียนด้วยลายมือบนกระดาษที่ทำเป็นช่องตารางเตรียมไว้ จากนั้นประมวลผลภาพถ่ายนั้น แปลงเป็น source code แล้วแสดงผลการรัน แสดงจุดผิดพลาด และคะแนนที่ได้รับ โดยตรวจสอบความถูกต้องของ source code ด้วยระบบ grader

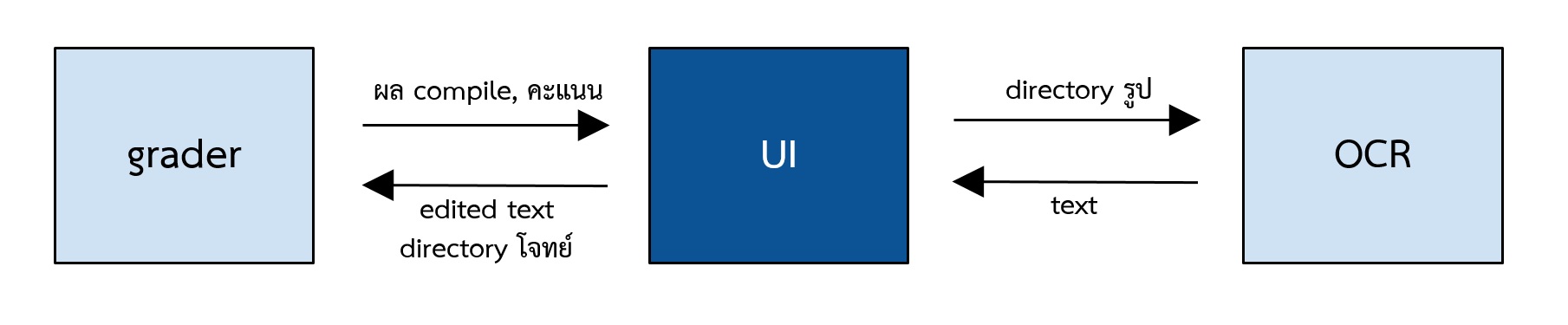

ส่วน UI เป็นส่วนหลักของโปรแกรม ในที่นี้ได้เขียนส่วน UI ด้วยภาษา Java ผู้ใช้จะทำการเลือกไฟล์โจทย์-เฉลย และไฟล์รูปภาพ จากนั้นจะทำการส่งไฟล์รูปภาพไปยังส่วน OCR เพื่อทำการแปลงรูปภาพเป็นตัวอักษรต่อไป
หมายเหตุ : เนื่องจากโปรแกรมนี้สร้างขึ้นเพื่อทดลองการทำงานเท่านั้น จึง fix directory ของ tesseract และ exe ที่เกี่ยวข้อง หากจะนำไปพัฒนาต่อ จะต้องคำนึงถึงปัจจัยนี้ด้วย
ส่วน OCR จะรับรูปภาพจากส่วน UI และนำมาประมวลผลด้วยวิธีการทาง Computer Vision และ Recognition แล้วได้ผลลัพธ์เป็นไฟล์ตัวอักษรของภาพนั้น จากนั้นจะส่งไฟล์ตัวอักษรกลับไปที่ส่วน UI สำหรับรายละเอียดขั้นตอนการทำงานและทฤษฎีที่เกี่ยวข้องในของส่วน OCR จะอธิบายในหัวข้อถัดไป
เมื่อส่วน UI ได้ผลลัพธ์ที่เป็นไฟล์ตัวอักษรจากส่วน OCR แล้ว จะส่งต่อไปยังส่วน grader ซึ่งในที่นี้เขียนด้วยภาษา Java ส่วน grader จะนำไฟล์ตัวอักษรซึ่งเป็นโปรแกรมภาษา Python มาทำการ compile หาก compile ไม่ผ่าน จะมีการแจ้งให้ทราบถึงจุดที่ผิด เมื่อ compile ผ่านแล้ว จะนำไฟล์โจทย์-เฉลย ที่ได้เลือกไว้ มาใช้เป็น input และตรวจสอบ output ของโปรแกรม เมื่อครบทุกชุดข้อมูลทดสอบแล้ว จะแสดงผลการตรวจโดยมีผลที่เป็นไปได้คือ ถูก (P) ผิด (-) ใช้เวลาเกินที่กำหนด (T) และ runtime-error (X)

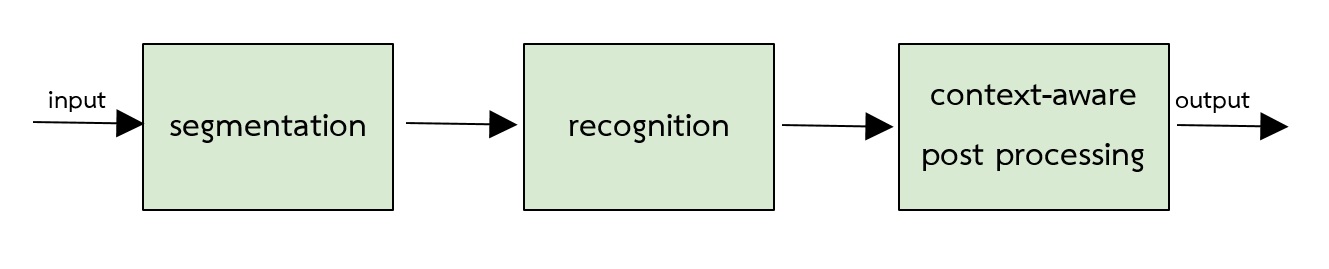

ส่วน segmentation จะรับรูปภาพ จากนั้นนำมา preprocess เพื่อให้สามารถนำไปเป็น input ของส่วน recognition ได้ต่อไป โดยจะทำการปรับคุณสมบัติของภาพให้เหมาะสม และแบ่งไฟล์ภาพต้นฉบับออกเป็นช่องย่อย ๆ ตามช่องตาราง ในที่นี้ได้เขียนโปรแกรมด้วยภาษา C++ โดยใช้ OpenCV library และสร้างเป็น Application .exe ให้สามารถใช้งานได้สะดวก
ส่วน recognition จะทำการแปลงไฟล์ภาพย่อย ๆ ของแต่ละช่อง ให้กลายเป็นตัวอักษร ในที่นี้ใช้โปรแกรม OCR สำเร็จรูป tesseract ในการทำ recognition และได้ทำการ train ด้วย train data ที่สร้างขึ้นจากการเก็บข้อมูลลายมือต่าง ๆ
ส่วน context-aware postprocessing เป็นการนำข้อความที่ได้จากการทำ recognition มาแก้ไขให้ถูกต้อง เนื่องจากอาจมีความผิดพลาดจากการทำ recognition อยู่บ้าง โดยมีเทคนิคต่าง ๆ ที่ใช้งานกัน เช่น การใช้ dictionary, bigrams, การพิจารณาจาก program syntax แต่ในที่นี้จะไม่พิจารณากระบวนการในส่วนนี้ เนื่องจากอยู่นอกขอบเขตของรายวิชา

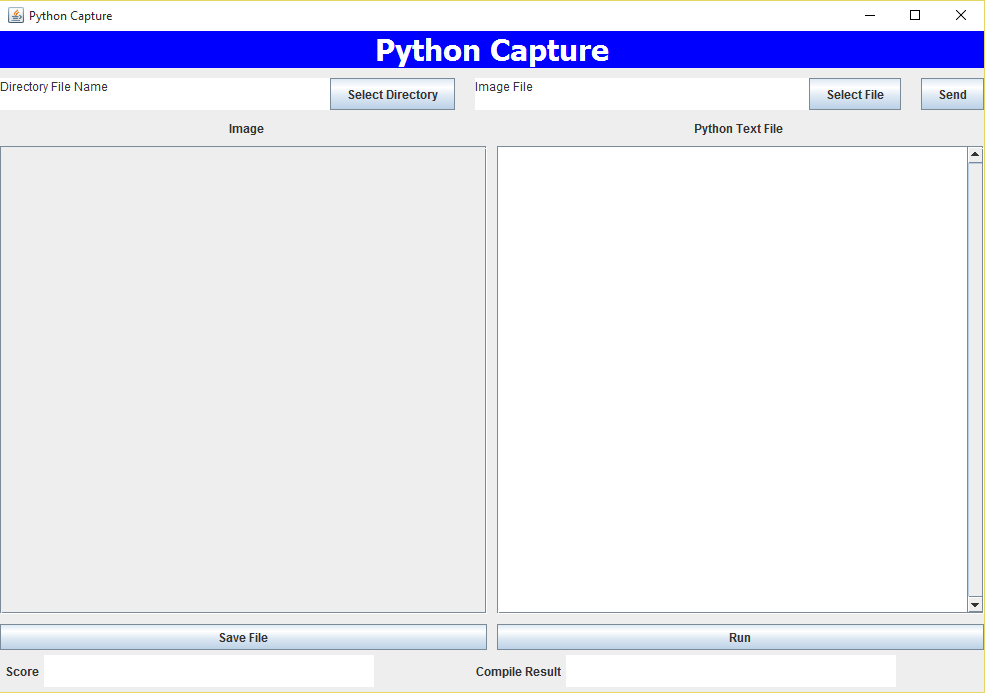

เปิดโปรแกรม Python Capture จะได้หน้าจอดังภาพ

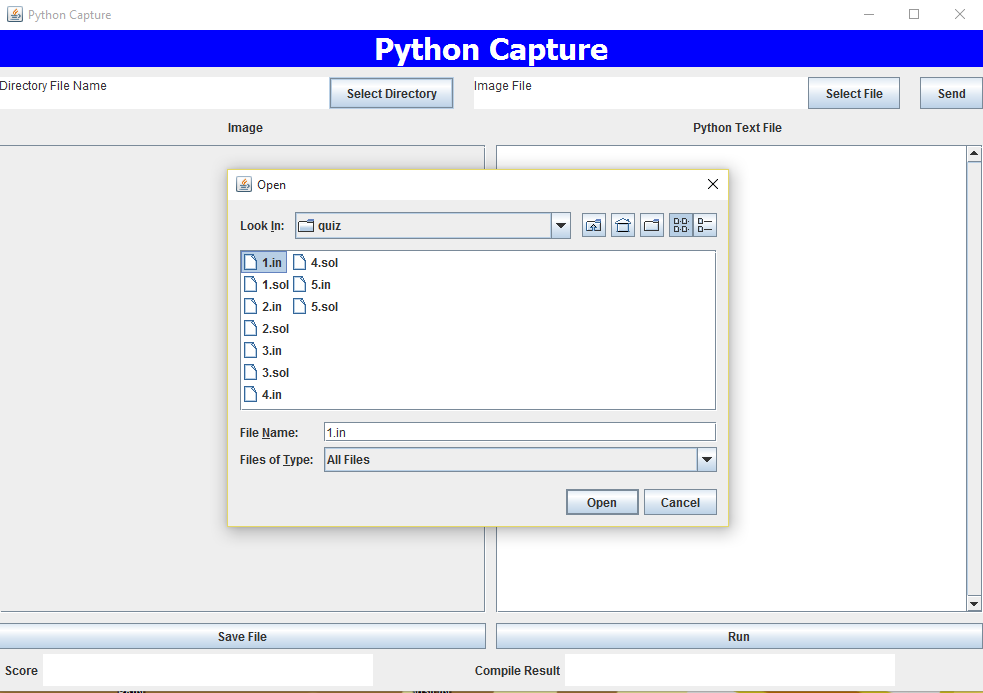

เลือกไฟล์โจทย์-เฉลย โดยมีชื่อไฟล์เป็น 1.in ถึง 10.in และ 1.sol ถึง 10.sol

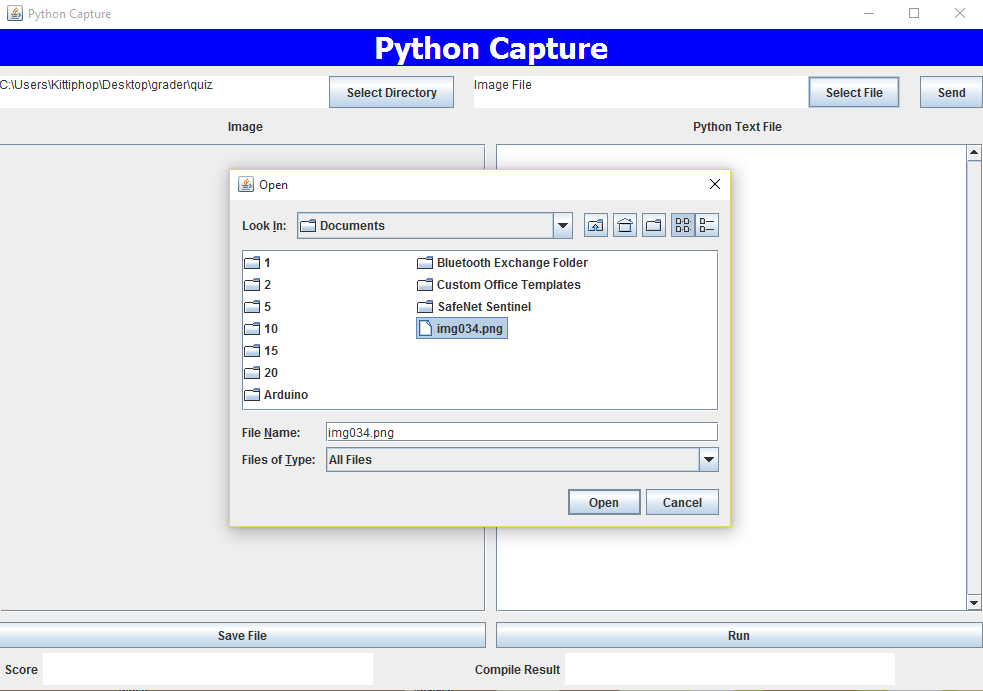

เลือกรูปภาพของโปรแกรมภาษา Python ซึ่งสามารถใช้นามสกุลใดก็ได้ที่เป็นไฟล์ภาพ

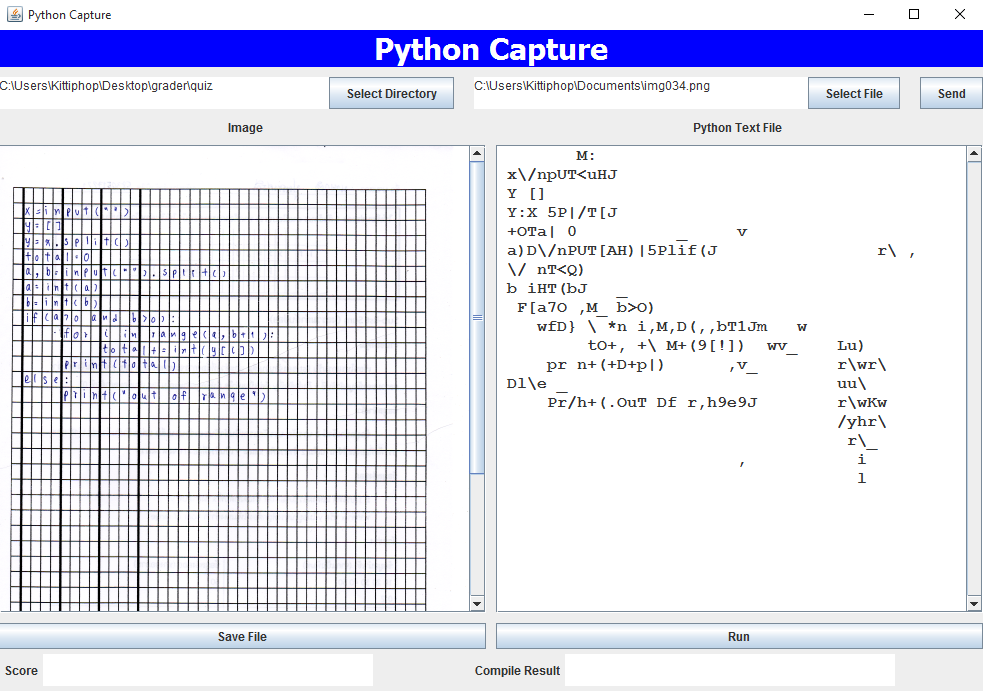

กดปุ่ม Send โปรแกรมจะแสดงรูปภาพที่ผู้ใช้เลือกในหน้าจอฝั่งซ้าย และผลของการแปลงภาพเป็นตัวอักษรในหน้าจอฝั่งขวา

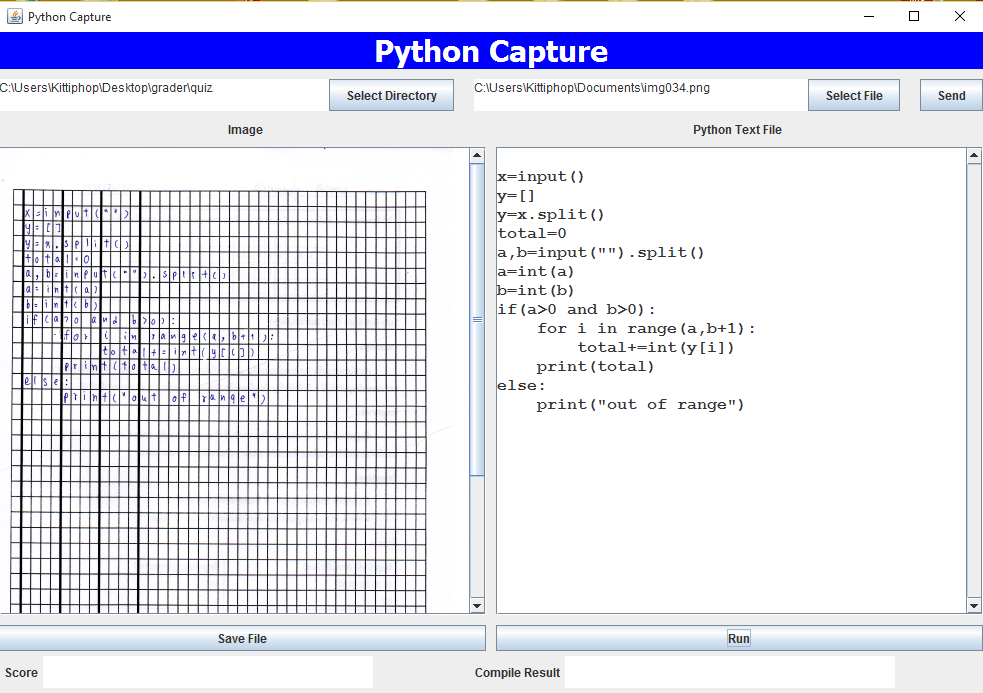

ผู้ใช้สามารถแก้ไขข้อผิดพลาดของการ recognition ได้ โดยแก้ไขในหน้าจอฝั่งขวา และกดปุ่ม Save File เพื่อทำการบันทึกลงไฟล์
เมื่อได้ไฟล์ที่ถูกต้องแล้ว กดปุ่ม Run เพื่อให้ grader ทำการตรวจผลการทำงานของโปรแกรม และจะแสดงผลการตรวจทางส่วนล่างของหน้าจอ
ในช่วงแรกของการทำโครงงาน ได้ทดลองให้ tesseract ทำการ segment ตัวอักษรจากภาพทั้งหน้ากระดาษ จากผลการทดลองพบว่ามีอัตราการ segmentation ผิดพลาดเฉลี่ยร้อยละ 7.45 และมีบางภาพที่ผิดพลาดถึงร้อยละ 42.55 ดังนั้นจึงตัดสินใจทำการ segmentation เป็นช่อง ๆ เอง

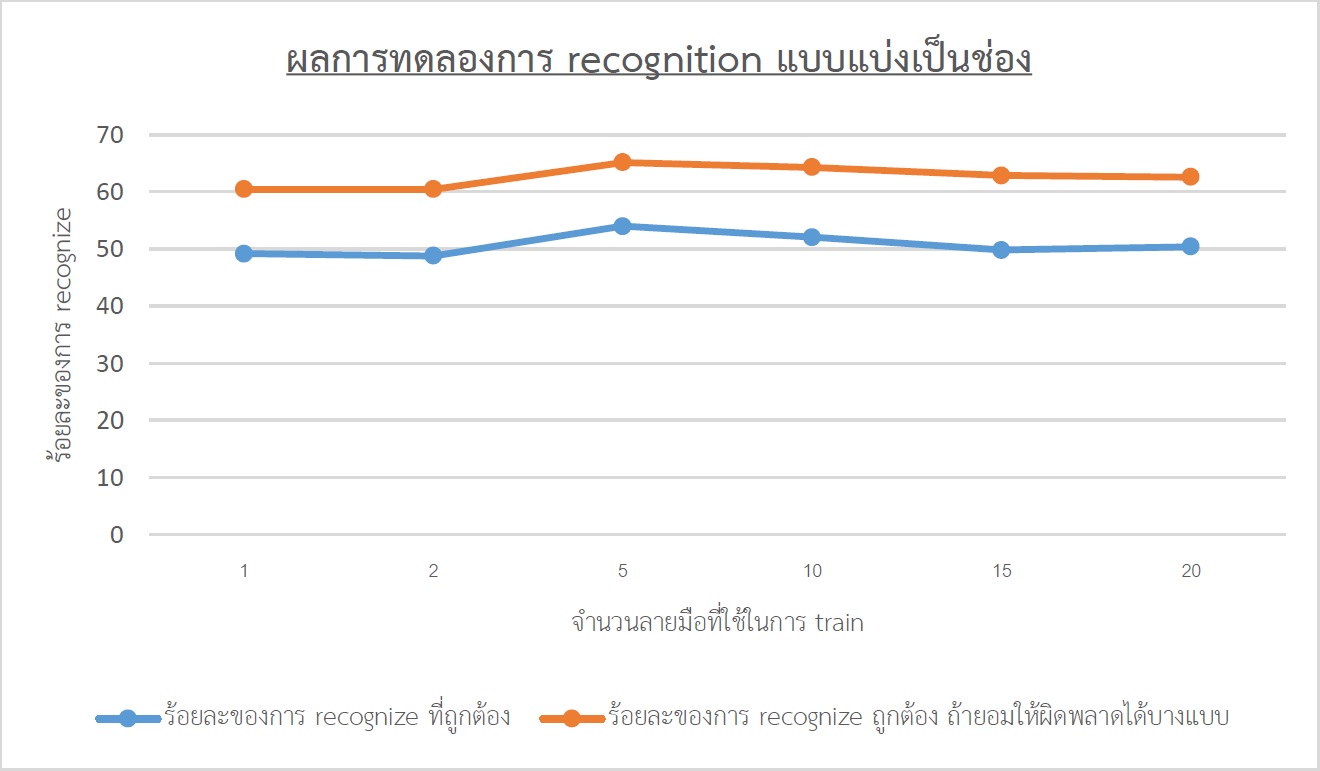

ในการทดลองทำ recognition ด้วยโปรแกรม tesseract ได้แบ่งเป็น 6 กรณี คือ การ recognition โดยใช้ train data ที่มาจากลายมือตัวอย่างของ 1, 2, 5, 10, 15 และ 20 คนตามลำดับ ซึ่งผลการทดลองเป็นดังนี้
| จำนวนลายมือที่ใช้ในการ train | ร้อยละของการ recognize ที่ถูกต้อง |
ร้อยละของการ recognize ถูกต้อง ถ้ายอมให้ผิดพลาดได้บางแบบ |
|---|---|---|
| 1 | 49.13 | 60.42 |
| 2 | 48.80 | 60.41 |
| 5 | 53.95 | 65.13 |
| 10 | 52.02 | 64.30 |
| 15 | 49.82 | 62.85 |
| 20 | 50.38 | 62.57 |
จากข้อมูลพบว่า จำนวนลายมือที่ใช้ในการ train ไม่มีผลต่อความถูกต้องของการรู้จำมากนัก และกลุ่มตัวอักษรที่มีการ recognize ผิด ได้แก่ กลุ่มตัวอักษร Cc, DOo0, , Pp, S5, t+, Uu, Vv, Ww, Xx, Zz, il/\| (สำหรับข้อมูลในส่วนที่สอง อนุญาตให้การ recognize ในกลุ่มเดียวกันนี้ เป็นการ recognize ที่ถูกต้อง) และมีการรู้จำสัญลักษณ์เล็ก ๆ ไม่เจอบ้างเล็กน้อย และโดยรวมแล้วความผิดพลาดในการ recognize เกิดจากสัญลักษณ์พิเศษถึงกว่าร้อยละ 55 - 60
หมายเหตุ : ข้อมูลทางสถิติทั้งหมด จะอยู่ในไฟล์แยกต่างหาก ซึ่งจะประกอบด้วย confusion matrix, สรุปจำนวนการ recognition ที่ถูกและผิด และอัตราการ recognize noise จากช่องว่าง
จากการทำโครงงานและผลการทดลองพบว่า โปรแกรม Python Capture ที่พัฒนาขึ้นสามารถทำงานได้ตามที่ออกแบบไว้ ในส่วน UI และ grader สามารถทำงานได้ถูกต้องดี ในส่วน OCR การ segmentation มีความแม่นยำค่อนข้างสูง จะมีข้อผิดพลาดเฉพาะตัวอักษรที่เขียนติดขอบตารางเท่านั้น แต่ในส่วน recognition พบว่ามีความแม่นยำค่อนข้างต่ำ อยู่ที่ประมาณร้อยละ 48 - 54
โดยสรุปแล้วโปรแกรม Python Capture ที่พัฒนาขึ้นอาจจะยังไม่สามารถนำไปใช้ได้จริง แต่สามารถนำไปพัฒนาต่อโดยการปรับปรุงในส่วนการ recognition ให้มีความแม่นยำมากขึ้น อาจจะทำให้สามารถนำโปรแกรมไปใช้จริงได้ และนอกจากนี้ยังสามารถนำโปรแกรมไปเพิ่มเติมขอบเขตความสามารถได้ ซึ่งจะกล่าวในส่วนต่อไป
| 5630423721 | พัฒนพร อินต๊ะเสน |
| 5631002321 | กฤตย์ กังวาลพงศ์พันธุ์ |
| 5631008121 | กิตติภณ พละการ |
| 5631009821 | กิตติภพ พละการ |
